Grados de proteccion IP
La comisión electrotécnica internacional define la norma internacional IEC 60529 que sirve para clasificar los tipos de protección con los que cuentan los equipos electrónicos contra el agua y el polvo.

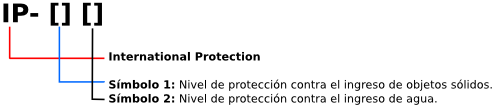

Para ejemplificar de manera clara, si tenemos la clasificación IPXY entonces:
- IP = Ingrees Protection (protección de ingreso).
- X = Nivel de protección contra ingreso de sólidos.
- Y = Nivel de protección contra ingreso de agua.
Para el primer dígito, contamos con la siguiente clasificación:
| Nivel | Tamaño del objeto entrante |
|---|---|
| 0 | No protegido |
| 1 | >= 50mm |
| 2 | >= 12mm |
| 3 | >= 2.5mm |
| 4 | >= 1mm |
| 5 | Protegido contra el polvo |
| 6 | Protegido totalmente contra el polvo |
Para el segundo dígito, contamos con la siguiente clasificación:
| Nivel | Tamaño del objeto entrante |
|---|---|
| 0 | No protegido |
| 1 | Protegido contra las caídas verticales de gotas de agua. |
| 2 | Protegido contra las caídas de agua con inclinación máxima de 15 grados a cada lado vertical. |
| 3 | Protegido contra el agua en forma de lluvia con inclinación máxima de 60 grados a cada lado vertical (no debe producir efectos perjudiciales). |
| 4 | Protegido contra el agua en todas las direcciones (no debe producir efectos perjudiciales). |
| 5 | Protegido contra chorros de agua desde cualquier dirección (no debe producir efectos perjudiciales). |
| 6 | Protegido contra chorros fuertes de agua desde cualquier dirección (no debe producir efectos perjudiciales). |
| 7 | Protegido contra los efectos de la inmersión temporal en agua (el agua no debe ingresar en cantidad perjudicial con presión y tiempo normalizados). |
| 8 | Protegido contra los efectos de la inmersión prolongada en agua (el agua no debe ingresar en cantidad perjudicial con presión y tiempo normalizados). |
